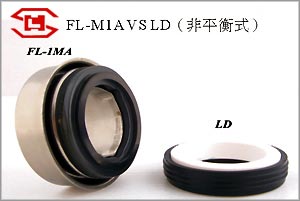

| TYPE FL-M1A 水泵浦用機械軸封 WATER PUMP CHIEMCIAL MACHNICAL SEAL |
 |
＊TYPE FL-M1A 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 13~30 mm |
| 最大壓力 Maximum pressure |
3kg/ c㎡.G |
| 適用溫度 Applied temperature |
-20~+100℃ |
| 最高轉數 Maximum revolution |
10 m/sec |
| Type SU3C |
1/2~-1" inches |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、單彈簧型。 |
| |
Single axle sealing, two axle direction revolving, unbalanced, single spring type |
| 2. |
固定側與迴轉側密封環、以金屬壓製內筒一體化，可使在機械上的裝配更容易。 |
| |
Fix-side and revolving-side sealing ring is pressed by metal to be integrate one, making assembly on machine easier. |
|
＊各部材質解說 Material of every part:：
主密封面
Main sealing face |
高品質碳精。
high quality carbon |
彈簧材質
Spring material |
SUS系列不鏽鋼。
SUS series stainless steel |
固定側密封面
Fix-side sealing face |
陶瓷、超硬合金。
porcelain, extra hardness alloy |
其它金屬
Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
第二道密封
Secondary Sealing |
合成橡膠伸縮囊形。
synthetic extraction bag
|
固定側密封環
Fix-side sealing ring |
公制(metric) LD、LF
英制(British) LE |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
水、潤滑油等等。廣泛地使用在水用泵浦。 |
| |
Water, lubrication oil, etc. Widely used in water pumps. |
| |
|
|
|
|
|
|
