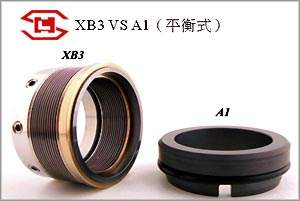

| TYPE XB3 METAL BELLOW 型化工機械軸封 METAL BELLOW CHIEMCIAL MACHNICAL SEAL |
 |
＊TYPE XB3 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 20~100 mm |
| 最大壓力 Maximum pressure |
7(21)kg/ c㎡.G |
| 適用溫度 Applied temperature |
-20~+220℃ |
| 最高轉數 Maximum revolution |
30 m/sec |
| Type YU3A |
1~-4" inches |
＊結構特性解說Structure Features：
| 1. |
單軸封式、外裝式、雙軸向旋轉、平衡式、單彈簧型。 |
|
Single axle sealing, external type, two axle direction revolving, balanced, single spring type. |
| 2. |
內裝式壓力可達21㎏/c㎡.G，外裝式則達7㎏/c㎡.G。 |
|
Internal type pressure can reach 21 kg/c㎡. G, and external type can reach 7 kg/c㎡. G. |
|
＊各部材質解說 Material of every part:：
主密封面
Main sealing face |
SIC、超硬合金。
SIC Extra-harness alloy |
其它金屬
Other metal |
耐高溫、耐蝕用合金。
high temperature resistant, corrosion resistant alloy |
固定側密封面
Fix-side sealing face |
SIC、超硬合金。
SIC Extra-harness alloy |
固定側密封環
Fix-side sealing ring |
公制(metric) AJ1、CA
英制(British) EA |
第二道密封
Secondary Sealing |
合成橡膠O-形環。
synthetic rubber O-ring |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
結晶性酸、鹼、鹽類、油、碳氫化合物、紙漿廢易類等等。 |
| |
Crystal acid, alkaline, saline, oil, carbon hydrogen compound, paper pulp, etc. |
| |
|
|
|
|
|
|
