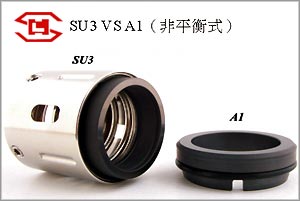

| TYPE SU3工業製程用化工機械軸封 INDUSTRIAL PROCESS CHIEMCIAL MACHNICAL SEAL |
 |
＊TYPE SU3 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 20~100 mm |
| 最大壓力 Maximum pressure |
14kg/ c㎡.G |
| 適用溫度 Applied temperature |
-40~+200℃ |
| 最高轉數 Maximum revolution |
25 m/sec |
| Type SU3F |
1~4" inches |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、單彈簧型。 |
| |
Single axle sealing, two axle direction revolving, unbalanced, single spring type. |
|
＊各部材質解說 Material of every part:：
| 主密封面 Main sealing face |
高品質碳精。
high quality carbon |
彈簧材質 Spring material |
SUS系列不鏽鋼。
SUS series stainless steel |
| 固定側密封面 Fix-side sealing face |
SIC、超硬合金。
SIC,Extra-harness alloy |
其它金屬 Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
| 第二道密封
Secondary Sealing |
合成橡膠O-形環。
synthetic rubber O-ring
|
固定側密封環
Fix-side sealing ring |
公制(metric) A1、 G
英制(British) AH、GA |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
結晶性酸、鹼、鹽類、高黏度油、多沉積物水、碳氫化合物等等。針對高黏度及易形成沉積物的流體所設計。 |
| |
Crystal acid, alkaline, saline, high viscous oil, high sediment water, carbon hydrogen, etc. Designed for high viscosity, easy sediment fluid. |
| |
|
|
|
|
|
|
