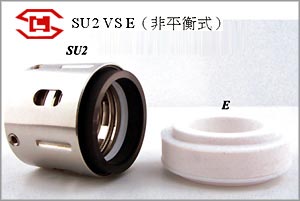

TYPE SU2 耐腐蝕性、極高溫、極低溫用化工機械軸封
CORROSSION
RESISTANCE, EXTREME HIGH TEMPERATURE, EXTREME LOW TEMPERATURE CHIEMCIAL
MECHANICAL SEAL |
| |
|
 |
＊TYPE SU2 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 20~100 mm |
| 最大壓力 Maximum pressure |
14kg/ c㎡.G |
| 適用溫度 Applied temperature |
-190~+390℃ |
| 最高轉數 Maximum revolution |
20 m/sec |
| Type SU2F |
1-4" inches |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、單彈簧型。 |
| |
Single axle sealing, two axle direction revolving, unbalanced, single spring type. |
|
＊各部材質解說 Material of every part:：
主密封面
Main sealing face |
高品質碳精。
high quality carbon |
彈簧材質
Spring material |
SUS系列不鏽鋼、HAST。
SUS series stainless steel, HAST |
固定側密封面
Fix-side sealing face |
SIC、超硬合金。
SIC,Extra-harness alloy |
其它金屬
Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
第二道密封
Secondary Sealing |
合成樹酯、石墨楔形環。
synthetic resin, graphite wedge ring
|
固定側密封環
Fix-side sealing ring |
公制(metric) A1、 AF、E, G
英制(British) AH、 EA、 GA |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
高低溫之液化氫，碳化氫類，高溫油料、熱溶融性之流體、硫酸、硝酸、磷酸、鹽酸類、苛性鈉及有機溶劑等，主要用途為化工藥品處理機器密封用。 |
| |
High & low liquefied hydrogen, hydrogen carbon, high-temp oil, thermal fluidity, sulfuric acid, nitric acid, phosphorous acid, hydrochloric acid, caustic sodium and organic solvent, etc. Mainly used in chemicals treatment machine sealing. |
| |
|
|
|
|
|
|
