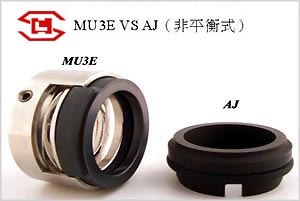

| TYPE MU3E 化工用機械軸封 CHEMICAL MECHANICAL SEAL |
 |
＊TYPE MU3E 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 10~100 mm |
| 最大壓力 Maximum pressure |
10kg/ c㎡.G |
| 適用溫度 Applied temperature |
-40~+220℃ |
| 最高轉數 Maximum revolution |
25 m/sec |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、波狀盤形彈簧式。 |
| |
Single axle sealing, inner type, two axle direction revolving, unbalanced, single cone spring type. |
| 2. |
亦有MU3D多彈簧型式及MU3D1單彈簧型式。 |
|
There also are MU3D multi spring, and MU3D1 single spring type. |
|
＊各部材質解說 Material of every part:：
| 主密封面 Main sealing face |
SIC、超硬合金。
SIC,Extra-harness alloy |
彈簧材質 Spring material |
SUS系列不鏽鋼。
SUS series stainless steel |
| 固定側密封面 Fix-side sealing face |
超硬合金、高品質碳精。
Extra-harness alloy,high quality carbon |
其它金屬 Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
| 第二道密封 Sealing elasticity |
合成橡膠O-形環。
synthetic rubber O-ring
|
固定側密封環
Fix-side sealing ring |
AJ、AJ1 |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
結晶性酸、鹼、鹽類、高黏度油、多沉積物水、海水、碳氫化合物等等。主要使用在化學藥劑處理泵浦。 |
| |
Crystal acid, alkaline, saline, high viscosity oil, high sediment water, seawater, carbon hydrogen, etc. Widely used in chemicals treatment pumps. |
| |
|
|
|
|
|
|
