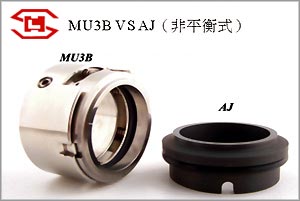

| TYPE MU3B 化工用機械軸封 CHEMICAL MECHANICAL SEAL |
 |
＊TYPE MU3B 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 18~100 mm |
| 最大壓力 Maximum pressure |
16kg/ c㎡.G |
| 適用溫度 Applied temperature |
-40~+220℃ |
| 最高轉數 Maximum revolution |
25 m/sec |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、多彈簧型。 |
| |
Single axle sealing, two axle direction revolving, unbalanced, single spring type. |
| 2. |
亦有MU3C波狀盤形彈簧式及MU3B1單彈簧型式。 |
| |
There also are MU3C wave disc spring, and MU3B1 single spring type. |
|
＊各部材質解說 Material of every part:：
主密封面
Main sealing face |
SIC、超硬合金
SIC,Extra-harness alloy |
彈簧材質
Spring material |
SUS系列不鏽鋼。
SUS series stainless steel |
固定側密封面
Fix-side sealing face |
高品質碳精、超硬合金。
high quality carbon,Extra-harness alloy |
其它金屬
Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
第二道密封
Sealing elasticity |
合成橡膠O-形環。
synthetic rubber O-ring
|
固定側密封環
Fix-side sealing ring |
AJ、AJ1、AX、AX1 |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
不結晶性酸、鹼、鹽類、低黏度油、低沉積物水、海水、碳氫化合物等等。主要使用在高壓、高流量泵浦。 |
| |
Non-crystal acid, alkaline, saline, saline, low viscosity oil, foods, low sediment water, seawater, carbon hydrogen., etc. Mainly used in high pressure, high flow pump. |
| |
|
|
|
|
|
|
