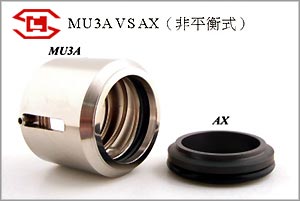

| TYPE MU3A 污水、化工用機械軸封 SEWAGE, CHEMICAL MECHANICAL
SEAL |
 |
＊TYPE MU3A 適用範圍 suitable in：
適用軸徑 Applied axle diameter
|
 10~100 mm |
| 最大壓力 Maximum pressure |
10kg/ c㎡.G |
| 適用溫度 Applied temperature |
-20~+200℃ |
| 最高轉數 Maximum revolution |
20 m/sec |
＊結構特性解說 Structure Features：
| 1. |
單軸封式、雙軸向旋轉、非平衡式、單彈簧型。 |
| |
Single axle sealing, two axle direction revolving, unbalanced, single spring type. |
| 2. |
本型式亦有多種規格，詳細資料請諮詢本公司工程部。 |
| |
This type has many specifications, for details, contact our engineering department. |
|
＊各部材質解說 Material of every part:：
主密封面
Main sealing face |
SIC、超硬合金
SIC,Extra-harness alloy |
彈簧材質
Spring material |
SUS系列不鏽鋼。
SUS series stainless steel |
固定側密封面
Fix-side sealing face |
高品質碳精、超硬合金。
high quality carbon,Extra-harness alloy |
其它金屬
Other metal |
SUS系列不鏽鋼。
SUS series stainless steel |
第二道密封
Sealing elasticity |
合成橡膠O-形環。
synthetic rubber O-ring
|
固定側密封環
Fix-side sealing ring |
AX、AX1、CX、CY |
紅體字=標準組合 / 黑體字=可以組合(特殊情況)
Red characters = Standard combination / Black characters = Can combine (special situation.)
|
|
＊密封流體 Fluid for sealing：
| |
結晶性酸、鹼、鹽類、高黏度油、多沉積物水、碳氫化合物等等。 |
| |
Crystal acid, alkaline, saline, high viscosity polymer, high sediment water, carbon hydrogen, etc. |
| |
|
|
|
|
|
|
